Описание

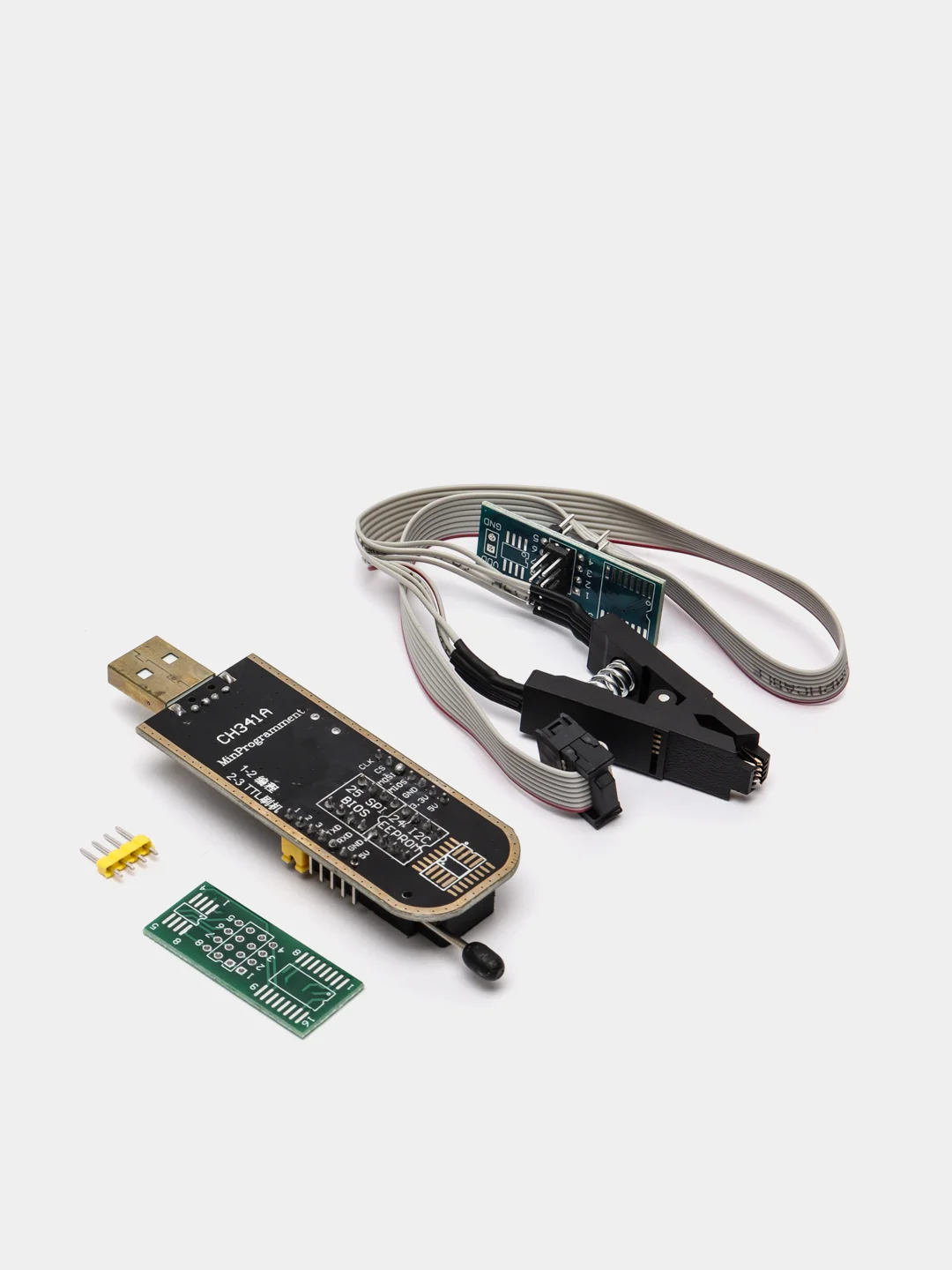

Мини USB программатор СН341А используется для программирования микросхем ВIОS для материнских плат компьютеров, ноутбуков, видеокарт, мультимедийных плееров, памяти телевизоров, ЖК-дисплеев, маршрутизаторов, игровых приставок, магнитол, приборных панелей в автомобиле и автомагнитол, 24 ЕЕРRОМ, 25 SРI FLАSН.
Краткая инструкция для прошивки:
1. Запускаем программу CH341A — USB Programmer 1.3, при приключением и в режиме Paralell, программа автоматически найдет программатор.
2. Нажимаем «Поиск Чипа», выбираем нужный чип и жмем «Читать», если все правильно подключено, программатор скачает прошивку.
3. Для прошивки микросхемы, необходимо нажать кнопку «Открыть», затем выбираем файл прошивки, и жмем «Авто» микросхема прошита.
Примечание:

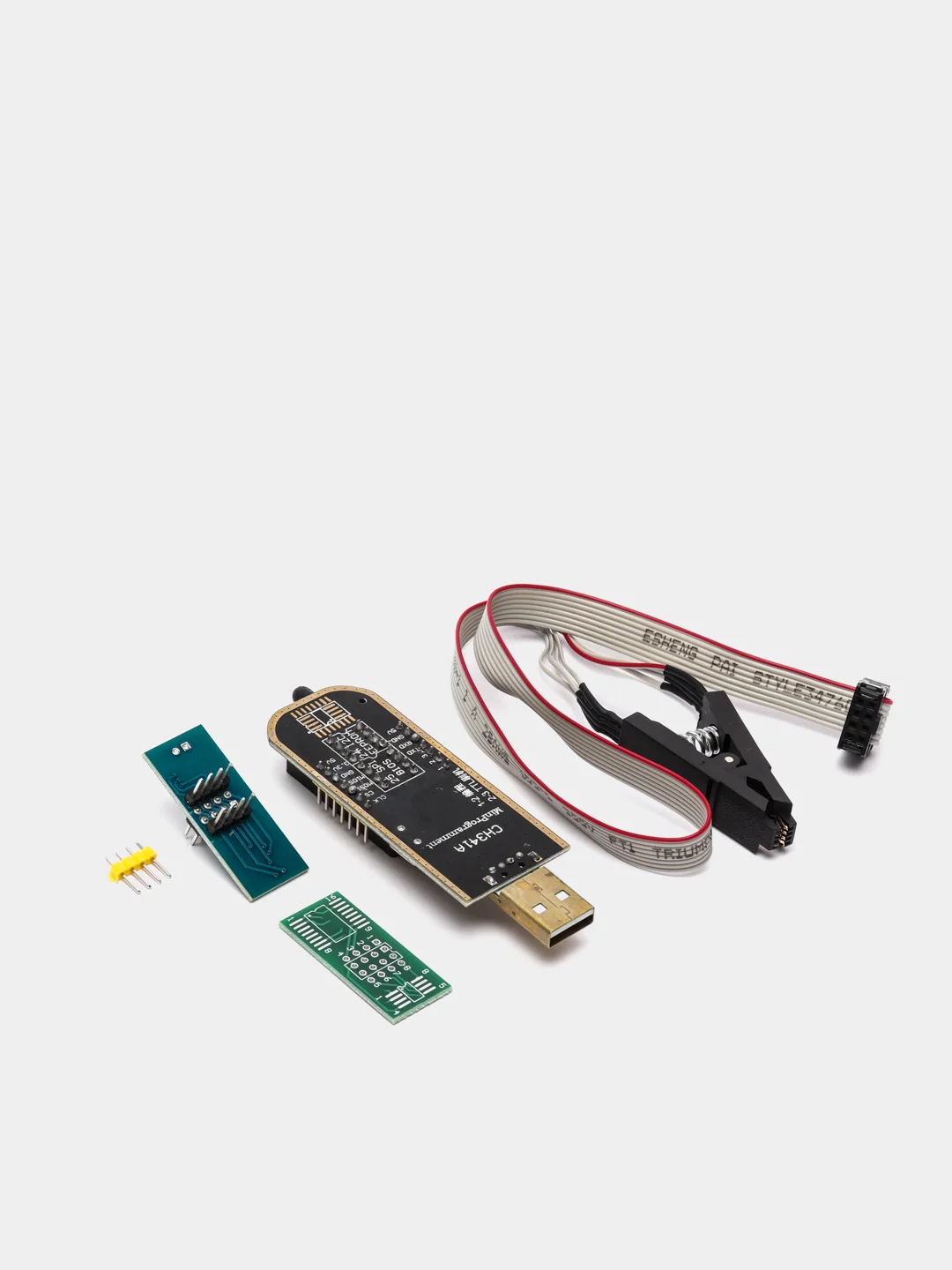

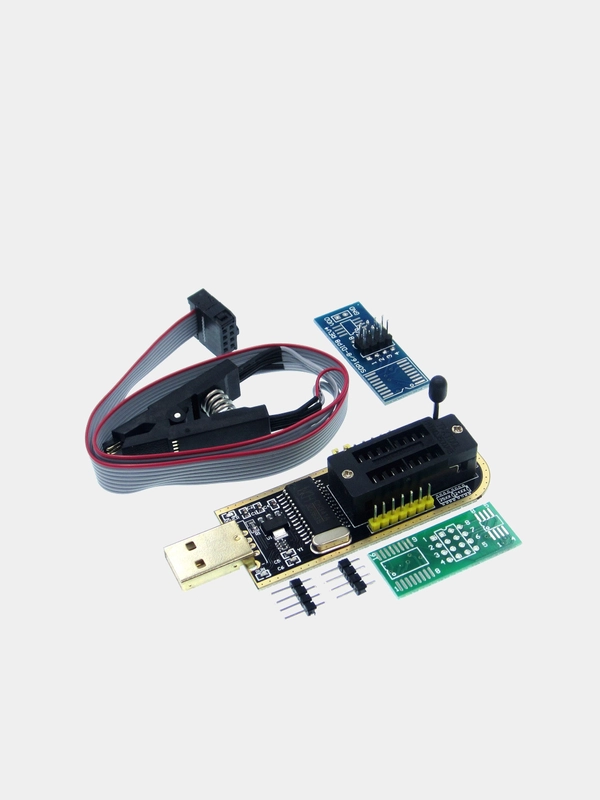

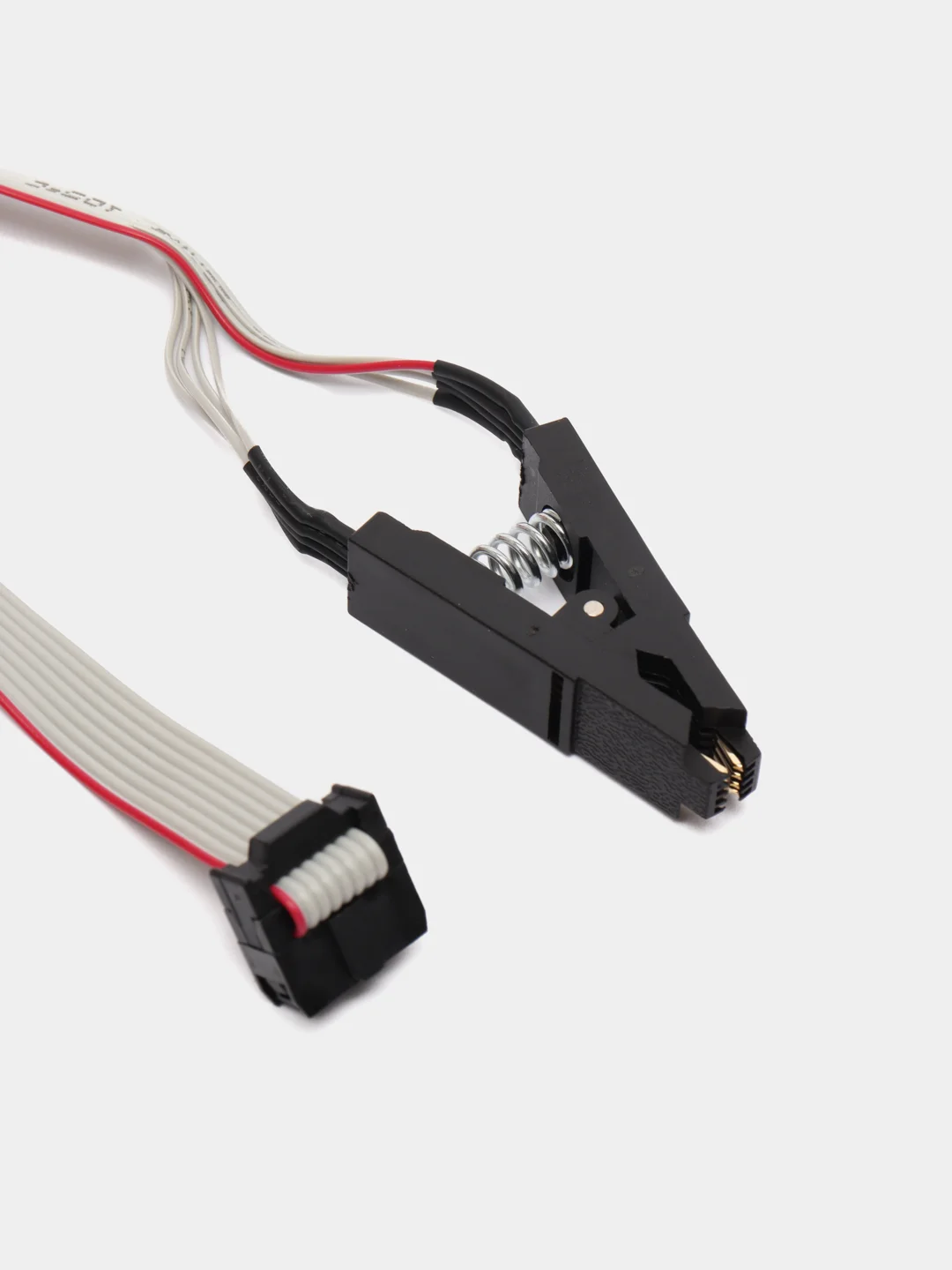

Если программировать микросхемы в SMD корпусе, то необходимо использовать ZIF-панель или адаптер (что идет в комплекте). Припеваем или устанавливаем микросхему и с помощью прижимного рычага, зажимаем адаптер в программаторе. Очень важно, устанавливать микросхему по ключу, в противном случаи можно испортить микросхему.

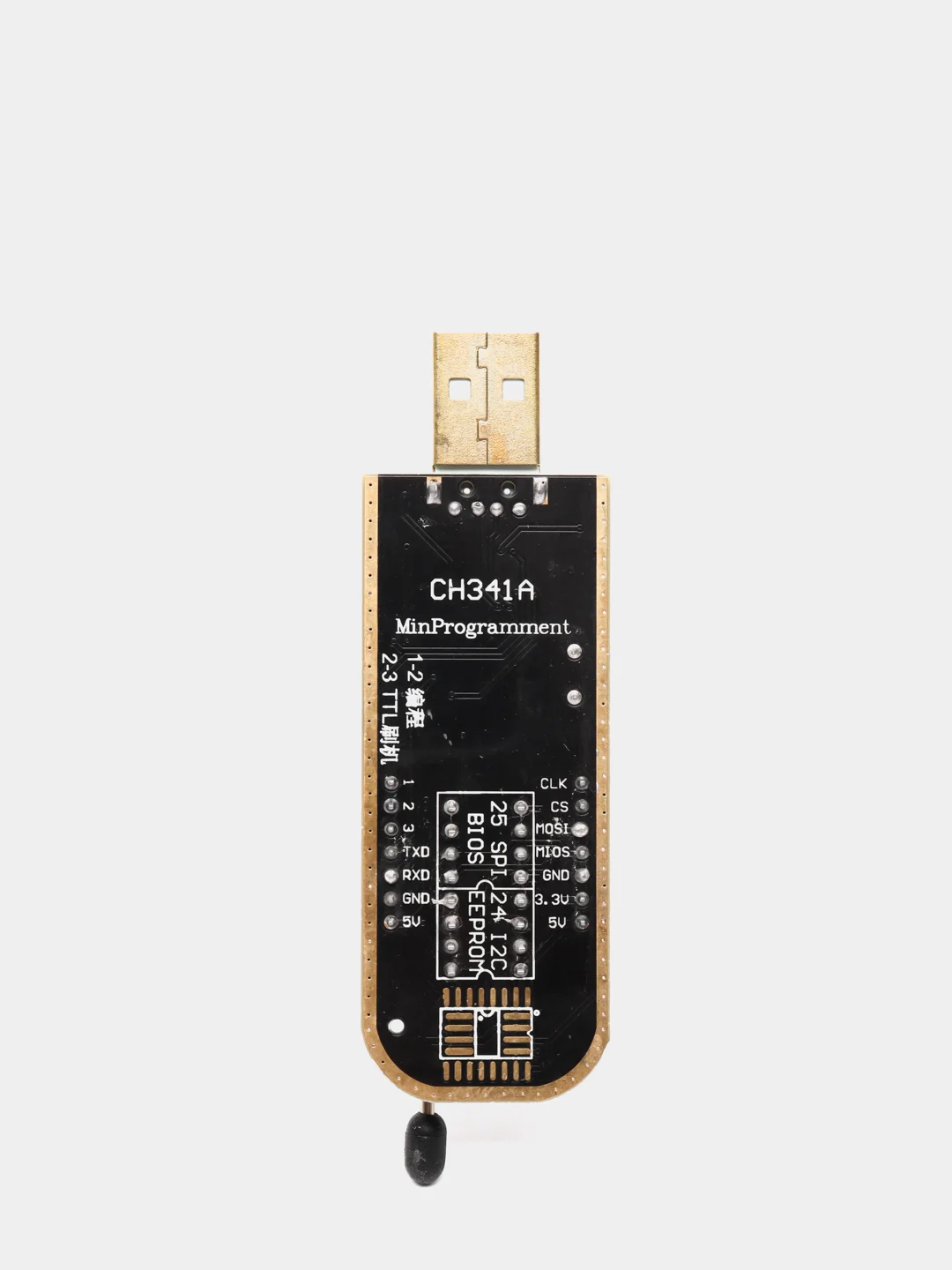

- Назначение группы контактов
► 1,2,3 – выбор режима работы (1-2 режим Paralell (внутренней) и 2-3 режим Serial (внешней)
► TX – передаваемые данные
► RX – принимаемые данные
► GND – питание земля
► 5V – питание +5 В
- Назначение группы контактов
► CLK – линия тактирования (Serial CLock)
► CS – режим работы
► MOSI – прием данных
► MISO – передача данных
► GND – питание земля
► 3.3V – питание +3.3 В
► 5V – питание +5 В
- Характеристика программатора
► Напряжение питания: DC 5В
► Интерфейс: USB 2.0
► Программирование/ чтение: FLASH и EEPROM 24-25, 93 серий
► Габариты: 85 мм x 27 мм x 15 мм
► Поддержка ОС: Windows Vista, Windows 7, Windows 8.1, Windows 10
