Описание

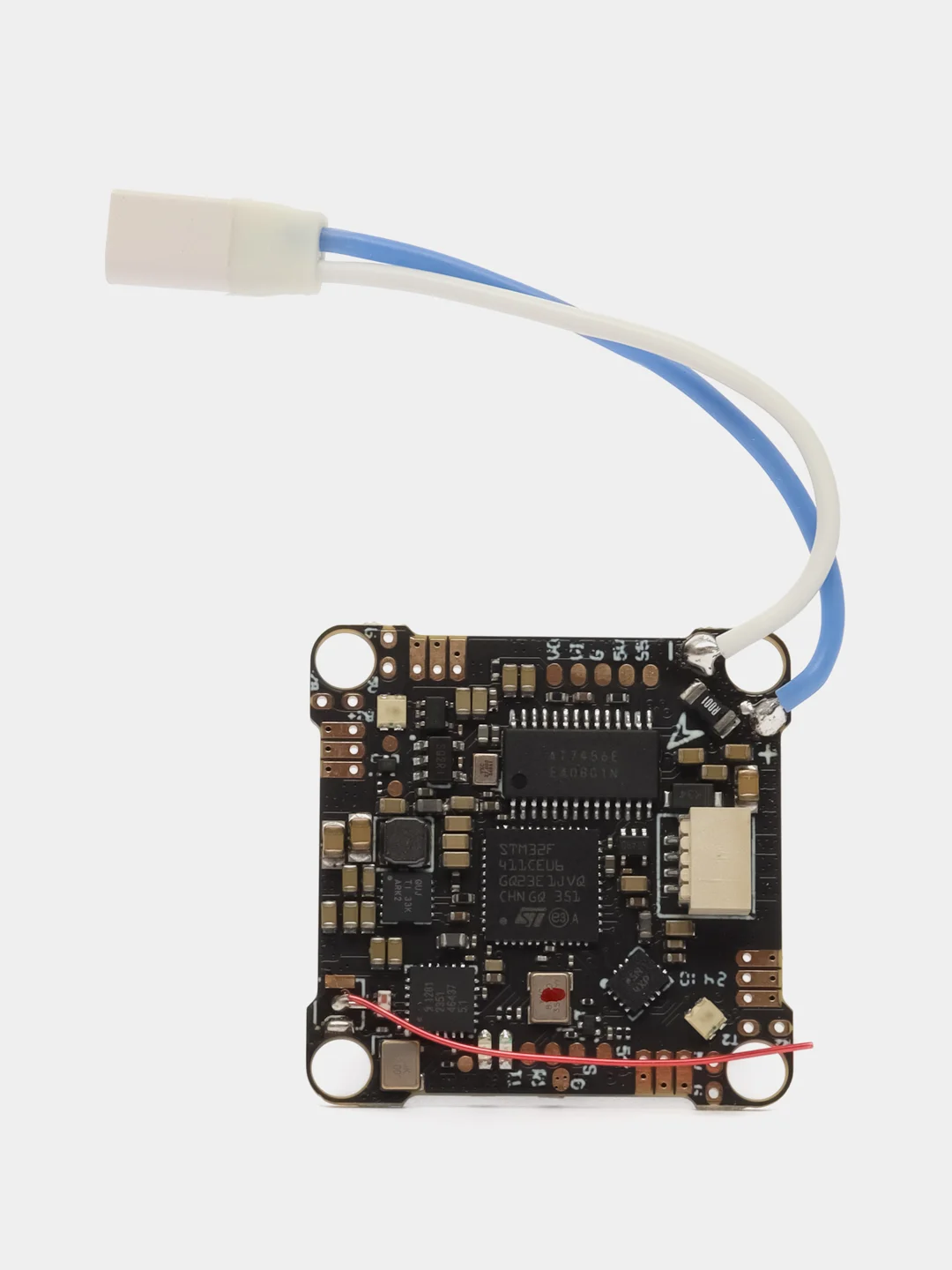

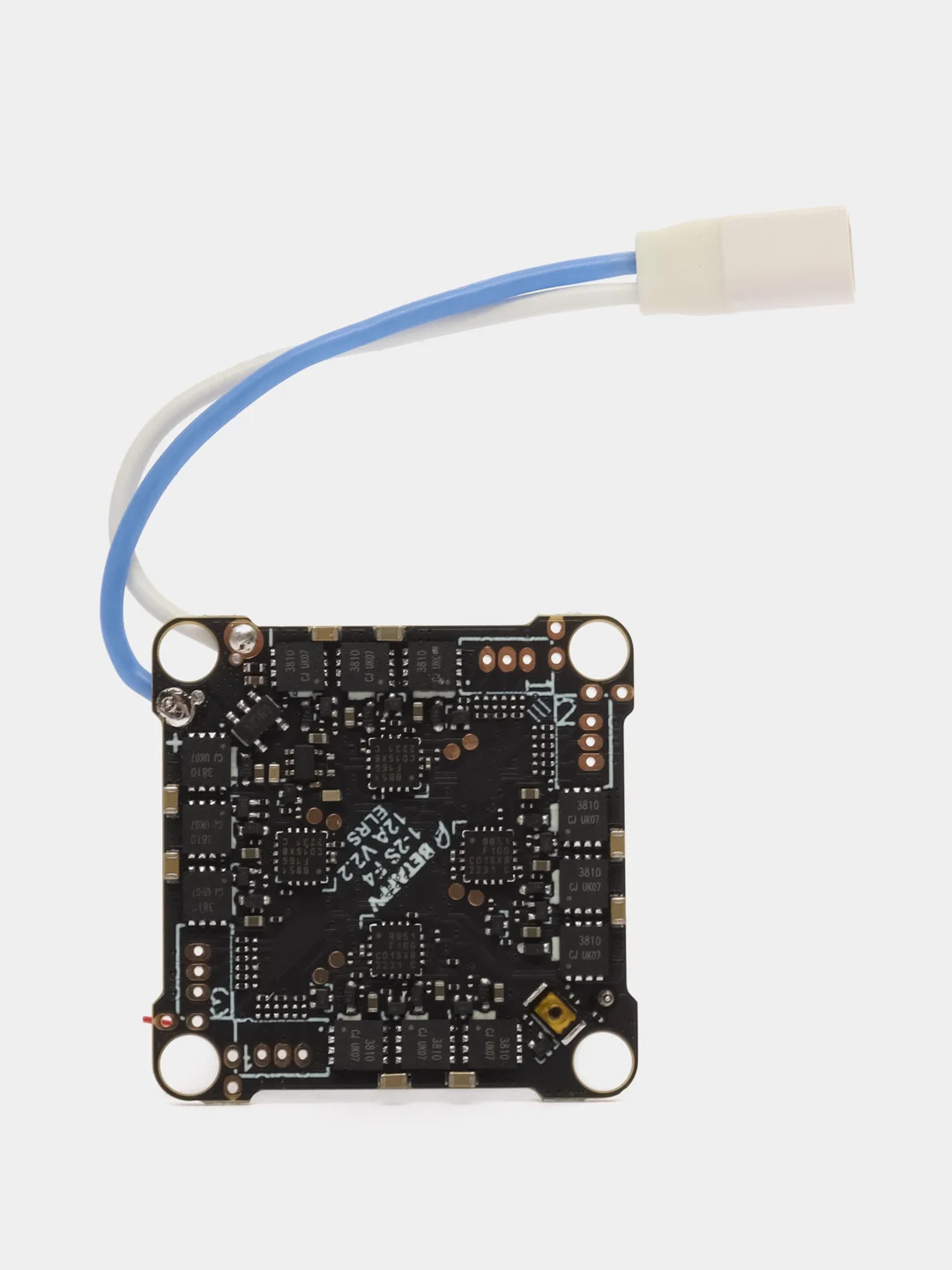

Полётный контроллер F4 1S AIO Brushless 12A (BETAFPV)
F4 1S 12A AIO V2.2 — стоковый полётный контроллер квадрокоптера BETAFPV Cetus X, также идеально подходит для 85-мм вуп-дронов, таких как Meteor85, и 3-дюймовых зубочисток, например, HX115 SE и HX115 LR.
В отличие от большинства 1S полётных контроллеров на рынке, оснащённых 5A ESC, BETAFPV F4 1S AIO имеет 12A ESC, что предоставляет больше возможностей для 3-дюймовых зубочисток и 85-мм вуп-дронов.

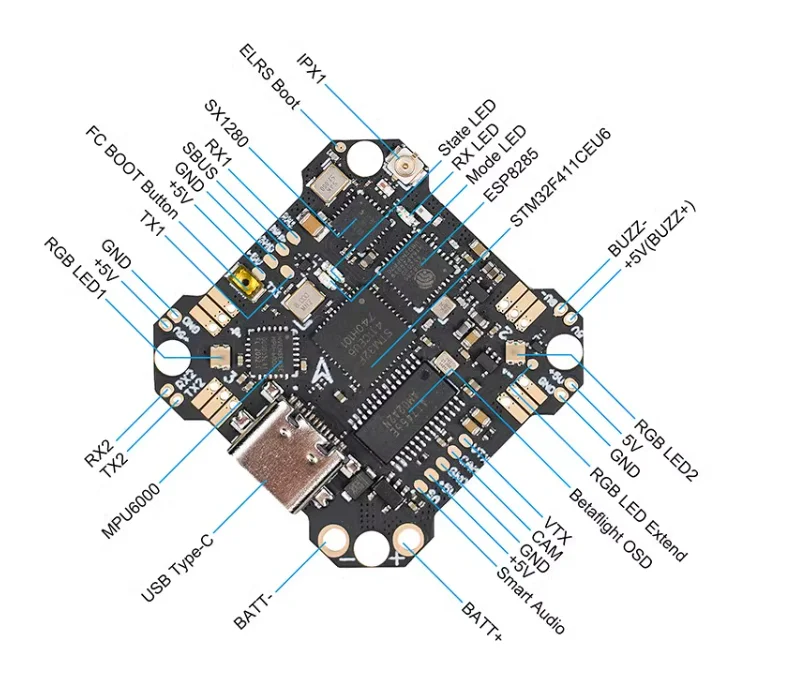

Контроллер оснащён встроенным измерителем тока, двумя программируемыми RGB светодиодами и приемником SPI Frsky. Также имеются контактные площадки для подключения внешних приемников с UART1 и UART2, зуммеров и других аксессуаров.
Монтажный шаблон совместим с большинством 1S рам для вуп-дронов размером 3 дюйма. Большие контактные площадки для подключения проводов моторов упрощают пайку.
Спецификация
- Вес: 4,74 г (без кабеля питания и разъёма BT2.0)
- Процессор: STM32F411CEU6 (100 МГц)
- IMU: BMI270 (соединение по SPI)
- Версия прошивки:
- ELRS: betaflight_4.3.1_BETAFPVF4SX1280
- Frsky: betaflight_4.2.11_BETAFPVF411RX
- OSD: встроенное OSD BetaFlight (STM32 управляет чипом OSD по SPI в режиме DMA)
- Приёмник: SPI ELRS 2,4 ГГц / SPI Frsky
- Монтажный шаблон: 26 × 26 мм (подходит для вуп-дронов)
- Порт USB: SH1.0 4-контактный
ESC-контроллер
- Встроенный ESC с непрерывным током 12 А и пиковым током 25 А
- Входное напряжение: 1-2S LiPo
- Прошивка ESC: C_X_30_48_V0.18.1.hex для Bluejay BB51
- Поддержка сигналов: D-shot150, D-shot300, D-shot600, Oneshot125, Multishot, PWM
Рекомендованные компоненты
- Дроны: Cetus X, с рамой 85-мм, такие как Meteor85, Meteor85 HD, 3-дюймовые зубочистки
- Аккумуляторы: BT2.0 450 мАч 1S 30C, BT2.0 450 мАч 2S 45C
- Моторы: 1102 18000KV, 1103 11000KV
- Пропеллеры: 2-лопастные HQ3020, 4-лопастные 2020

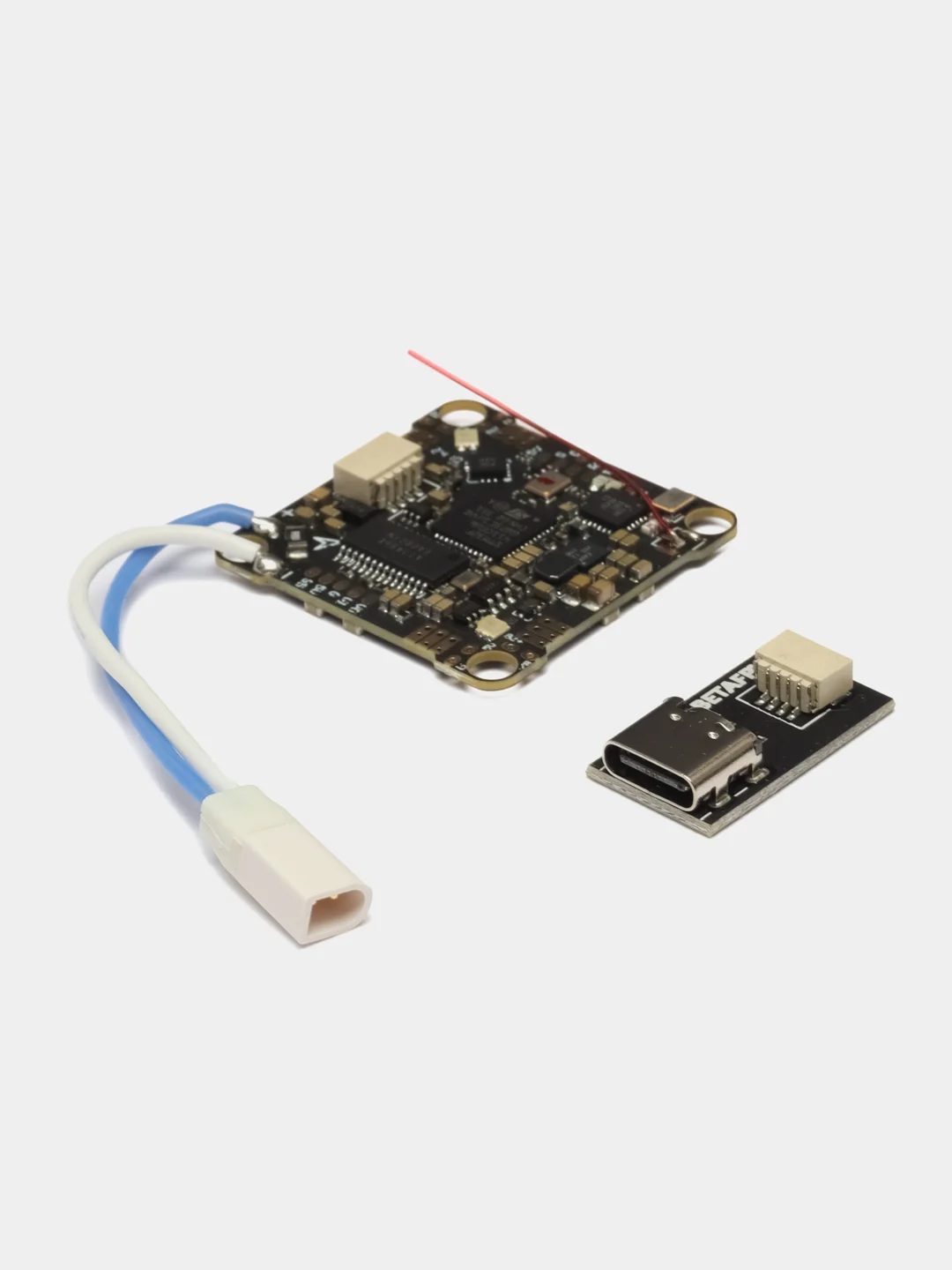

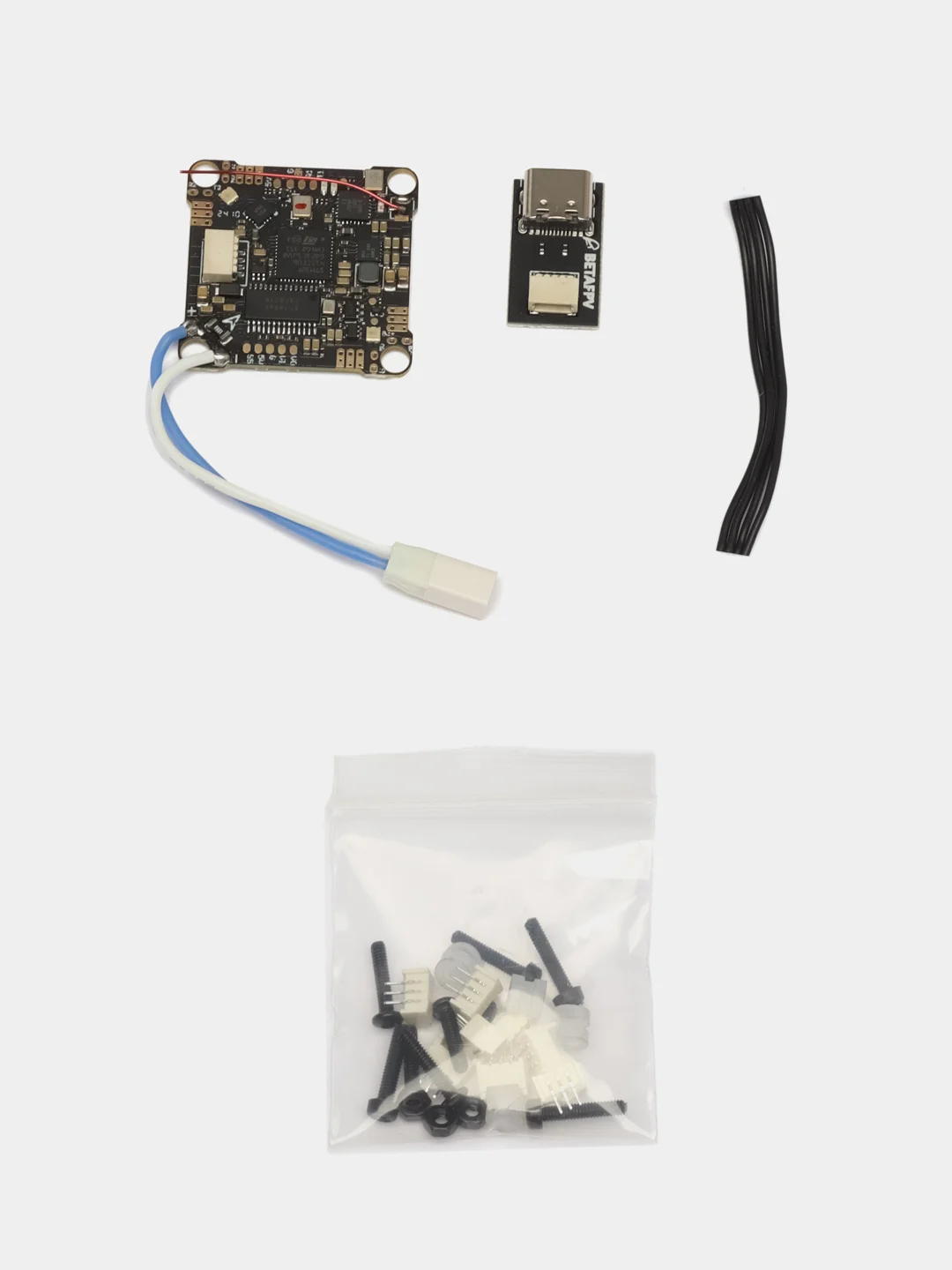

Комплектация
- 1 × Полётный контроллер F4 1S 12A AIO FC

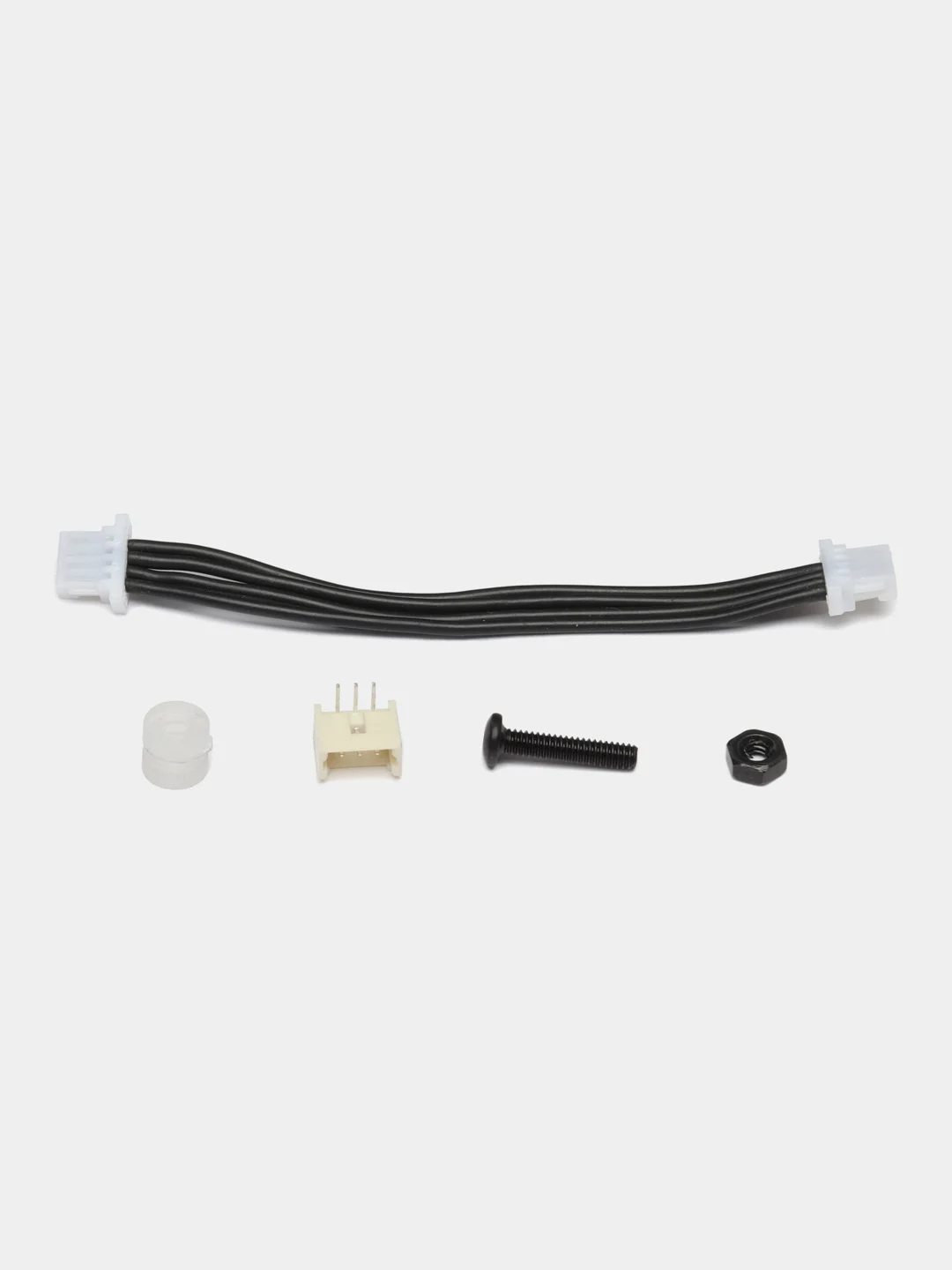

- 4 × Антивибрационные резиновые амортизаторы
- 8 × Винты M2 x 10 мм
- 4 × Гайки M2
- 8 × Разъёмы PH-1.25 для моторов
- 1 × Кабель SH1.0 (4-контактный) - SH1.0 (4-контактный)
- 1 × Адаптер SH1.0 (4-контактный) - USB-C
