Описание

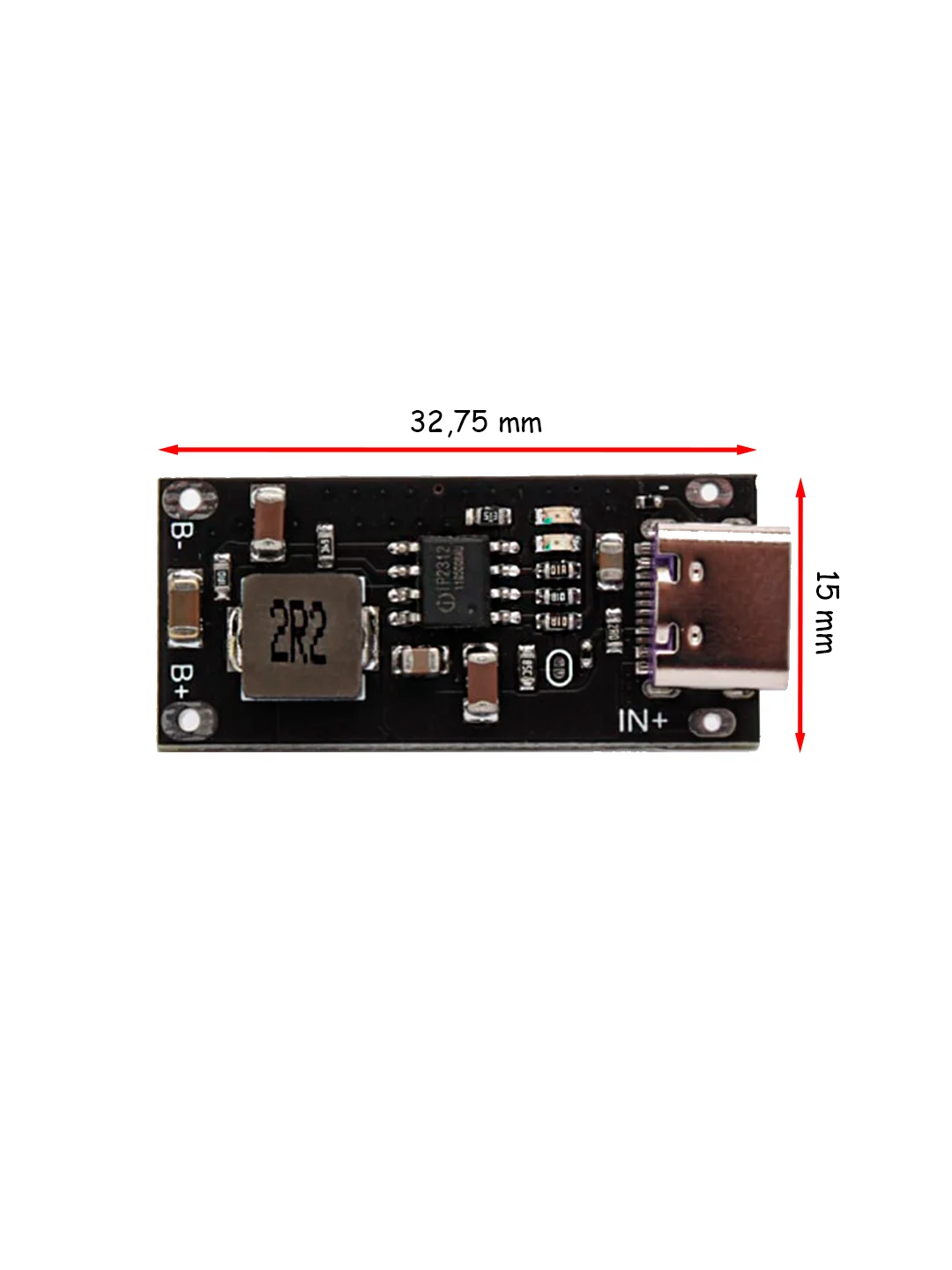

Модуль заряда позволяет заряжать литиевые аккумуляторы током 3А от 5 В до 4.2 В, имеет вход USB Type C.

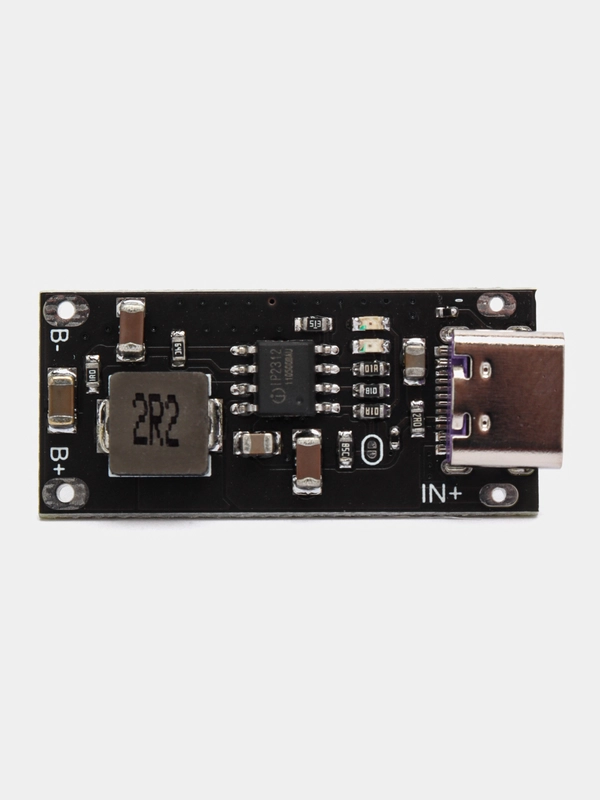

Основу модуля составляет микросхема IP2312. Она современнее более популярной TP4056, позволяет заряжать гораздо большим током 3А и настраивать напряжение отсечки для поддержки LiHV-аккумуляторов.
На плате находится 2 светодиода-индикатора – красный показывает процесс заряда, синий загорается после завершения зарядки.
Зарядка осуществляется по улучшенной схеме CC/CV. Когда напряжение батареи ниже 3В, зарядный ток ограничивается 100мА. После перехода через 3В ток выходит на номинальное значение. По мере подхода к напряжению 4.2В и по снижению тока до 300мА начинается фаза постоянного напряжения. Каждые 4 минуты процесс заряда останавливается, напряжение проверяется, если оно выше 4.15В, то заряд прекращается.
