Плата расширения, Arduino LCD Keypad Shield

Нет оценок

Более 7 заказов

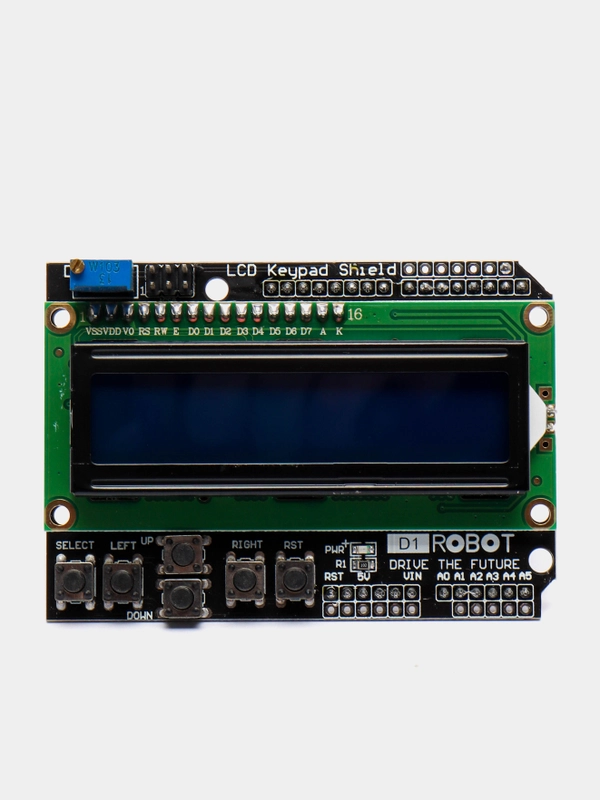

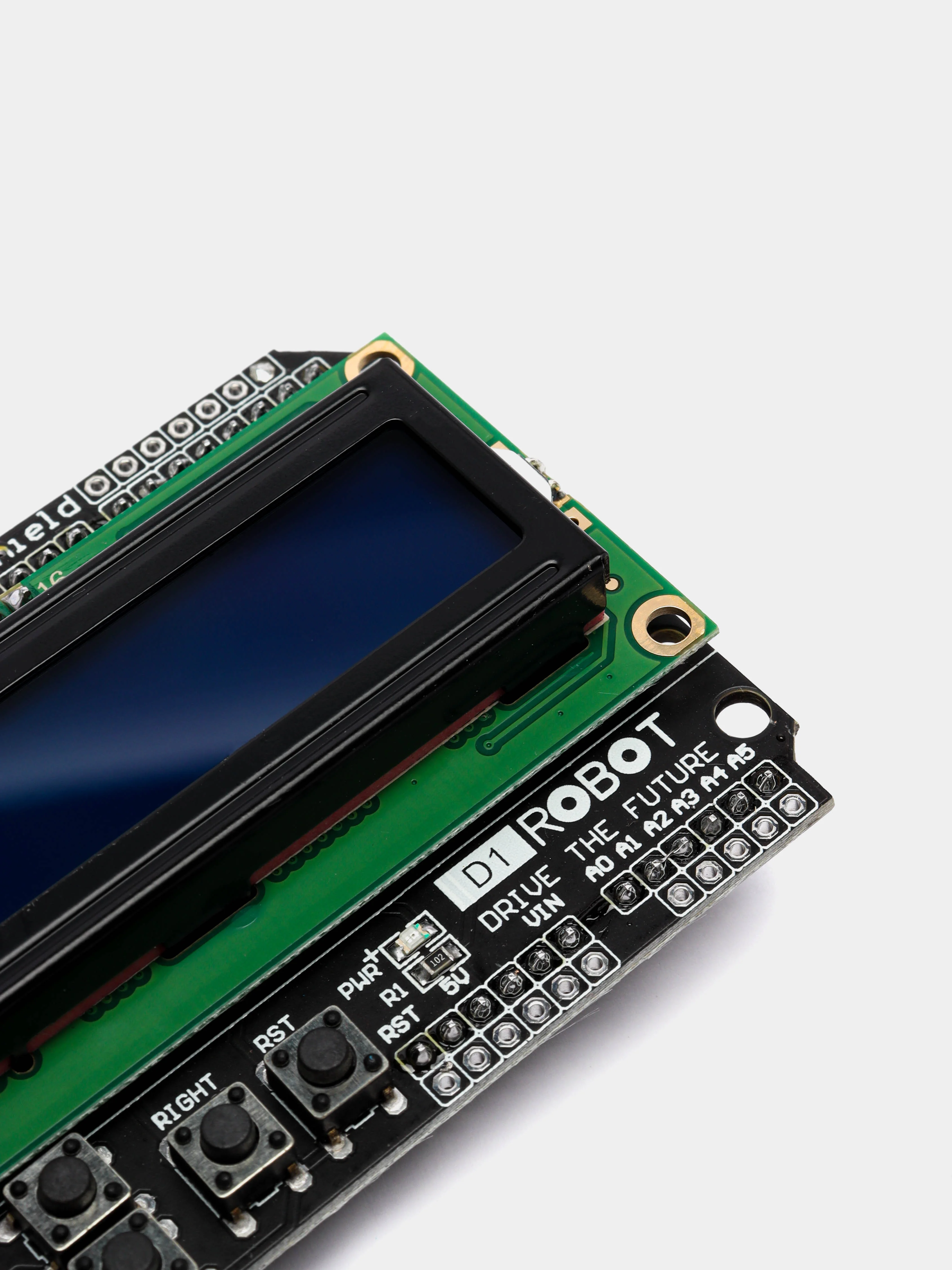

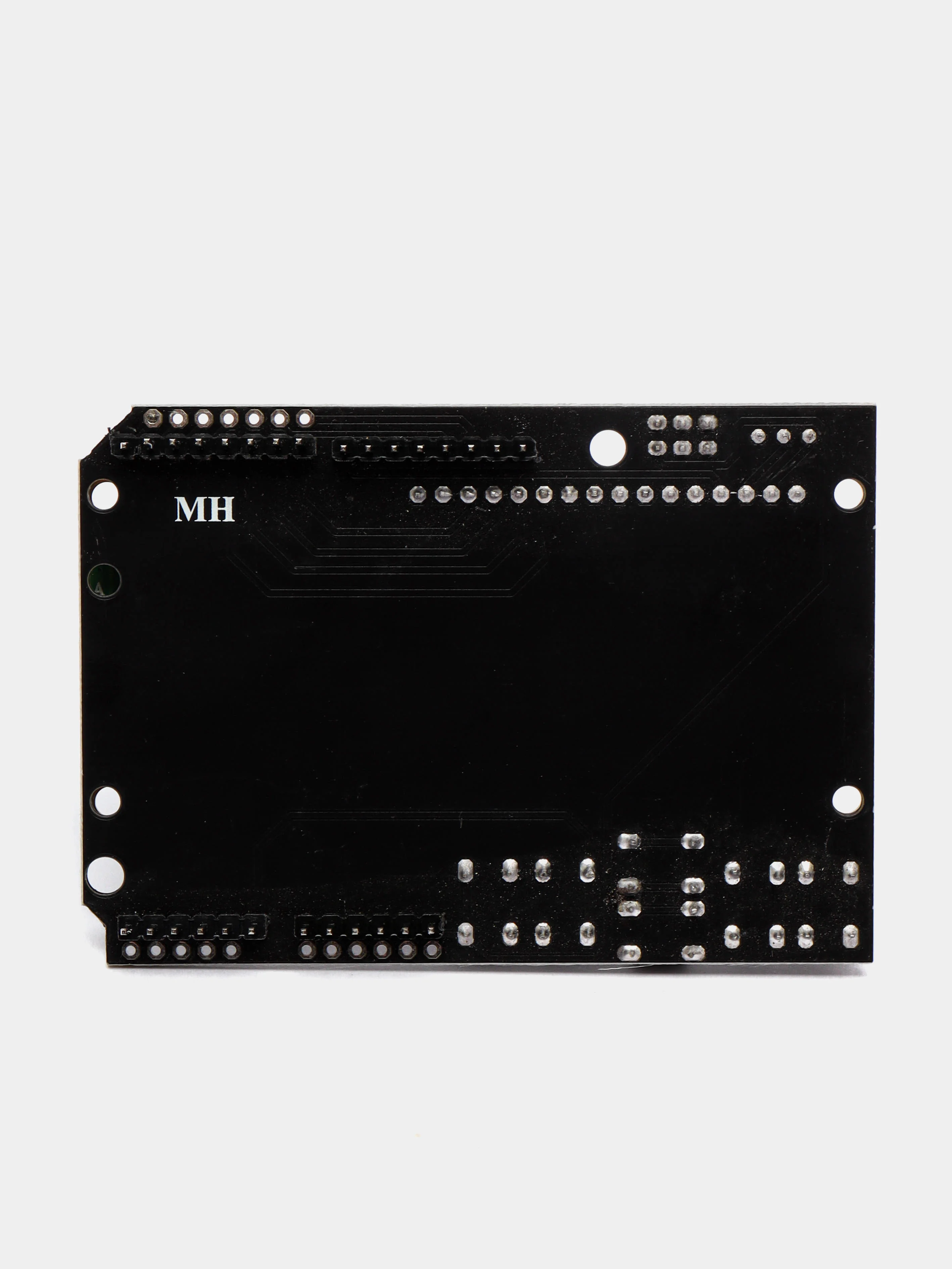

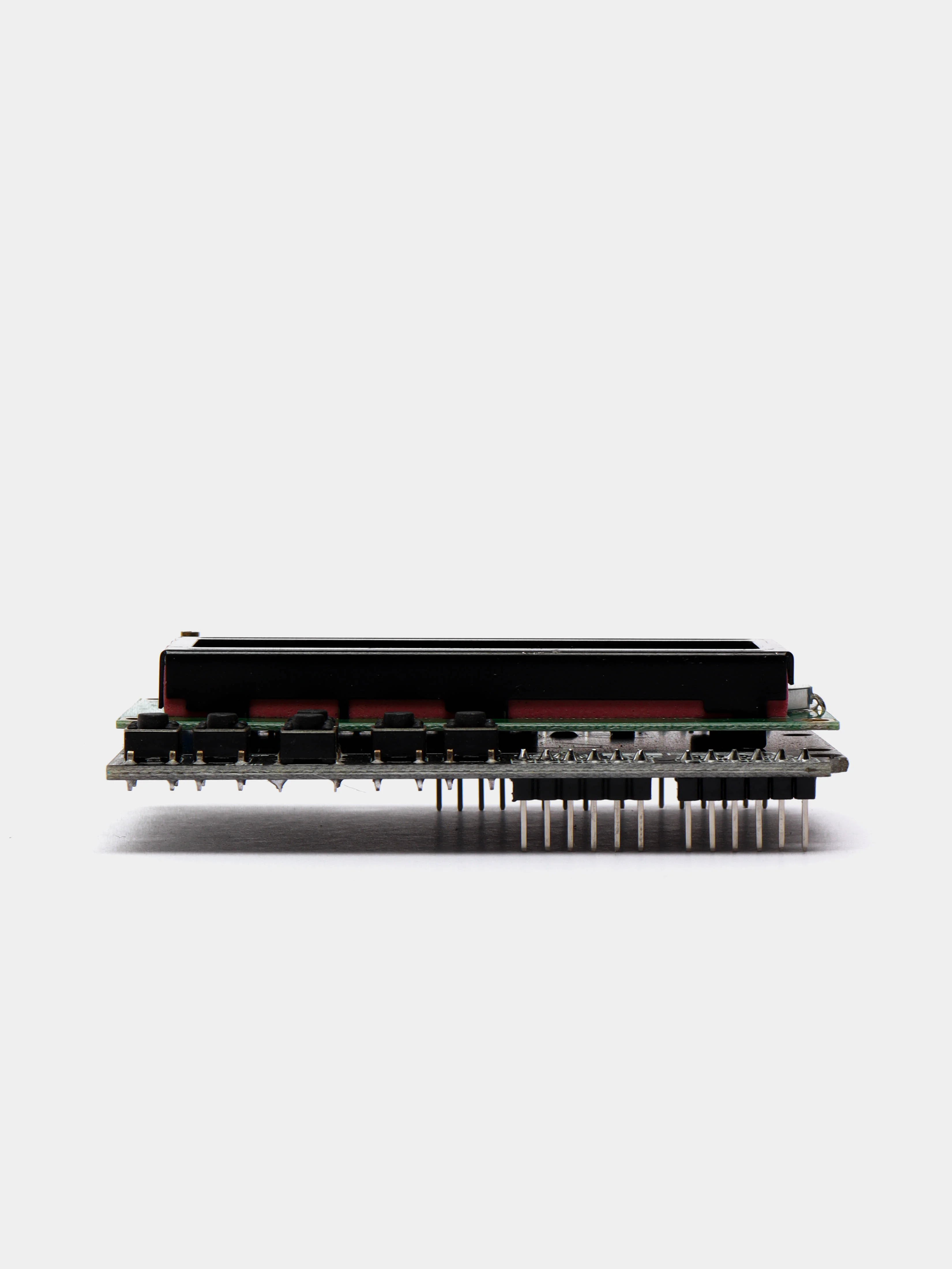

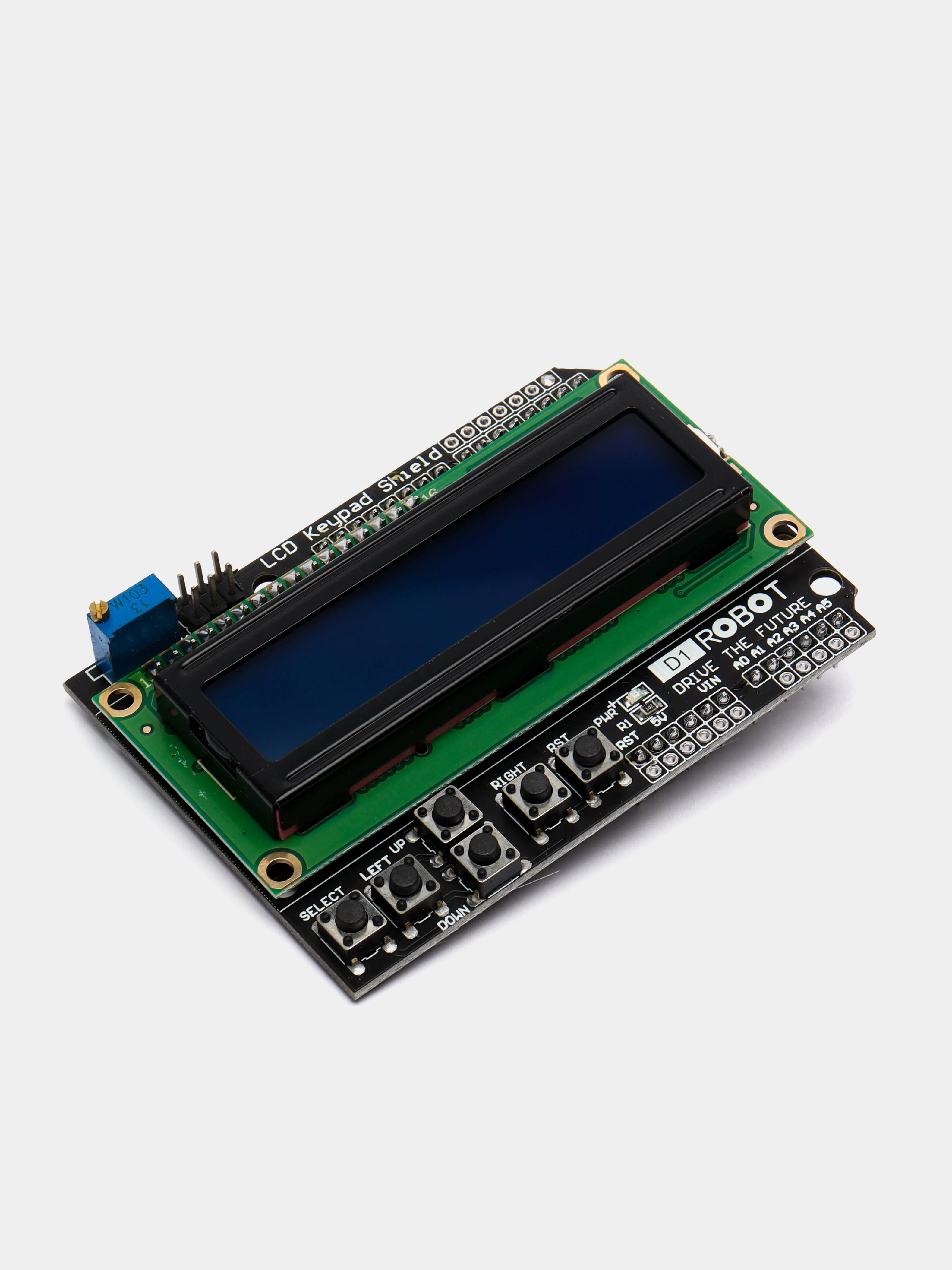

LCD Keypad shield 16x2 - представляет собой плату расширения arduino с дисплеем HD44780, двухстрочным экраном по 16 символов в каждой строке и шестью кнопками управления

LCD shield совместим с Arduino Mega и Arduino Uno
Регулировка контрастности
Кнопки управления: LEFT, RIGHT, UP, DOWN, SELECT, RESET
Кнопки: Select, Up, Right, Down, Left, подключены на пин A0 ардуино
Используемые выводы ардуино для подключения дисплея: D4 - D10
Напряжение питания: 4.5 В .. 5.5 В
Ток потребления: 2 мА
Цвет подсветки: белый
Размер: 80 x 60 мм
Вес: 52 г

Описание

LCD Keypad shield 16x2 - представляет собой плату расширения arduino с дисплеем HD44780, двухстрочным экраном по 16 символов в каждой строке и шестью кнопками управления. Его очень удобно использовать в ардуино проектах, так как подключить lcd 1602 шилд к ардуино занимает считанные секунды. Разработчики Keypad shield подключили все шесть кнопок последовательно через резисторы с разным сопротивлением, к аналоговому входу arduino. Что позволило сэкономить 5 цифровых входов. Для быстрого программирования 1602 дисплея нужно добавить в ArduinoIDE библиотеку LiquidCrystal.h, а так же Вам понадобится описание функций библиотеки LiquidCrystal. Этот LCD дисплей HD44780
